Поиск и устранение неисправности в питании ноутбука.


В прошлый раз накрылся аккумулятор ноутбука: Ремонт, увеличение емкости аккумулятора Asus EEE PC.
Кроме того, в ноутбуке выполнен модинг: Модинг ноутбука Asus EEE PC. Добавление адаптера BT и flash-диска на 32 GB.

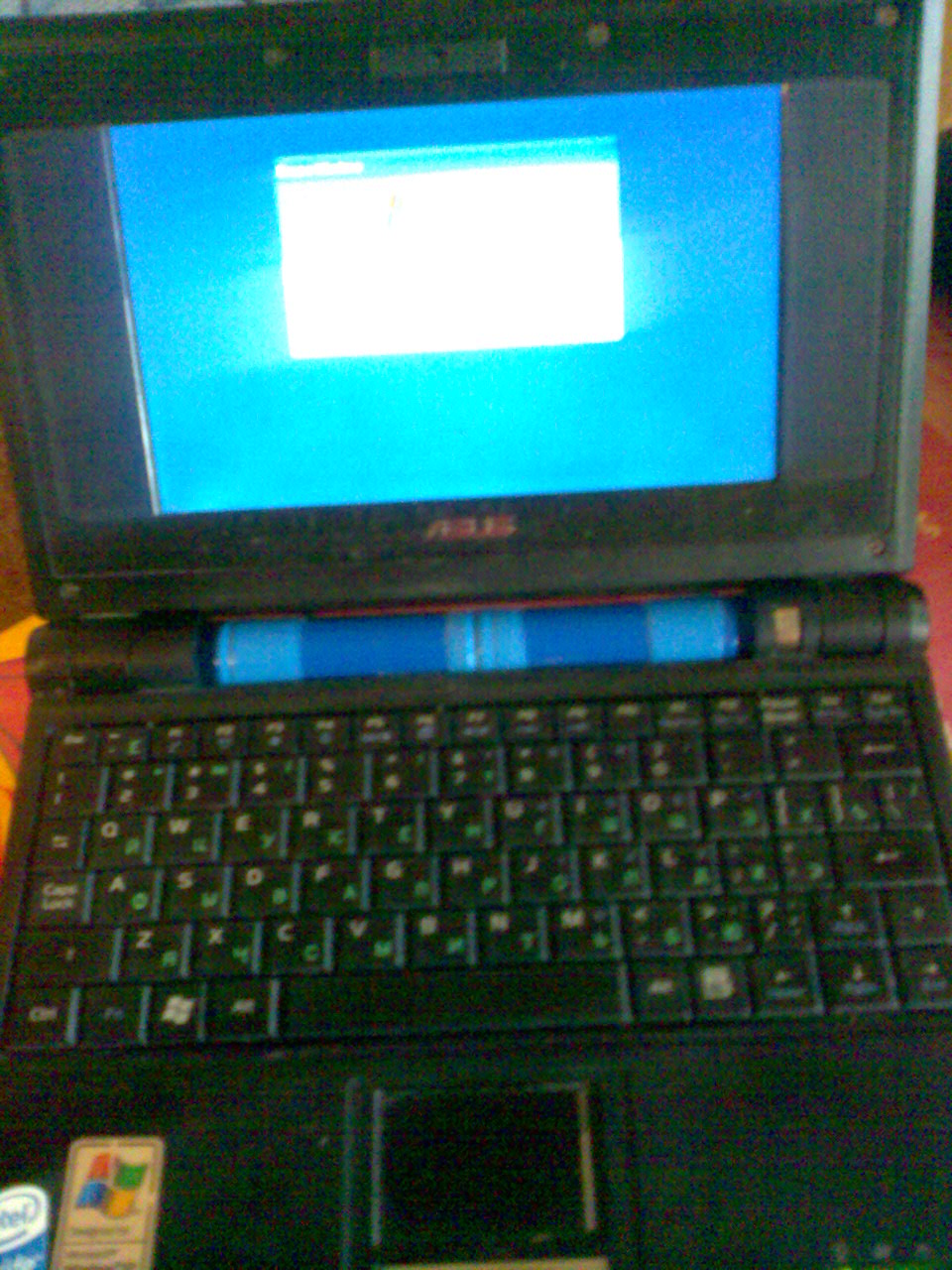

Все было прекрасно 3 года и вот, в начале мая при открытии крышки работающего бука
из него пошел дым :( .
Разбираться не стал, а просто поехал и купил HP Mini 110-3603er, но поработав
с этим чудом от HP (клавиатуру разрабатывал человек, который с компьютером никогда
не работал - кнопка insert доступна только вместе с Fn, ну и много чего еще)
понял, что "ежа" надо чинить :)

Разбираем и становится ясно, что выгорел в уголь трехногий SMD элемент, маркировка
не сохранилась. Выгорел он от того, что перетерся провод +5в, ведущий к адаптеру BT
в экране ноутбука. Перетерся он об арматуру поворота экрана, об нее на массу и замкнул :(
Соответственно ноутбук не включается (при нажатии на кнопку включения
загорается индикатор питания, потом wi-fi, потом все тухнет) ни от БП
ни от аккумулятора, но последний заряжается!
Скан материнской платы ноутбука с обеих сторон - очень удобно при ремонте
(размер файлов - по 1,5мб):

Благо на ноутбук теперь доступна схема Asus EEE p701!
Пользуясь схемой, тестером, здравым смыслом и знаниями, находим, что выгорел некий
ap2301gn - P-channel полевик с нехилыми параметрами.
Вот он же на странице 44 схемы:
Транзистор обеспечивает подачу напряжения +5в на USB устройства и судя по схеме
должен обеспечивать ток цепи около 0.3А - не так и много!
Понятно, что в г. Тюмени такой ap2301gn быстро не найти.
И похожий тоже быстро не найти. Более менее похожий fdn360p - тоже :(
Так что поставил я туда irfr9024n в корпусе D-pak и как говорится "мама не горюй, вася не царапайся"!

Закрываем все это хозяйство изолентой - и вперед! :)
